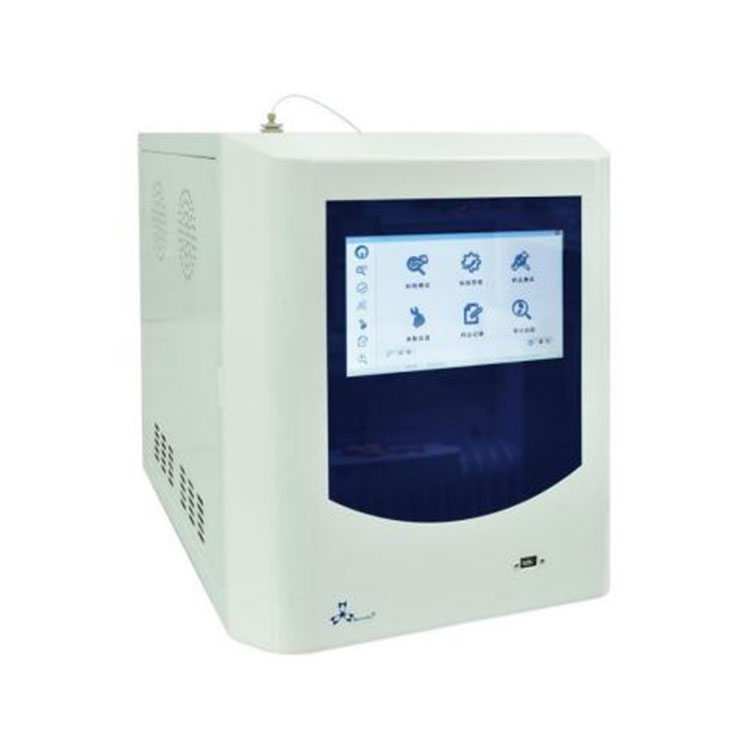

Kui palju teate TOC analüsaatori kohta?

TOC analüsaator, või kogu orgaanilise süsiniku analüsaator on vahend, mida kasutatakse lahuses kogu orgaanilise süsiniku (TOC) mõõtmiseks. See kasutab süsinikusisaldust, et esindada orgaaniliste ainete kogukogust veekogu ulatusliku indikaatorina. Kuna TOC määramine kasutab põlemismeetodit, võib see oksüdeerida kõiki orgaanilisi aineid, mis võib paremini kajastada orgaaniliste ainete kogusummat kui BOD5 (biokeemiline hapnikuvajadus) või COD (keemiline hapnikuvajadus).

KompositsioonTOC analüsaatorSisaldab: veebipõhine tuvastusseade, proov peristaltiline pump, suunaja, oksüdatsioonireaktor, süsinikdioksiidi andur, mikroprotsessori kontroller ja elektrooniline vooluahela, väljundliidese.

1 veebiavastusseade

Veeproovi voolukiirus pärast instrumendi sisenemist on umbes 0,5 ml/min. Veebituvastusseadmesse siseneva veeproovi temperatuur võib olla vahemikus 1 kuni 95 ° C ning instrumendi jäätmevedelik ja veebipõhise tuvastamise seadme tühjendusvedelik lastakse väljalasketoru abil.

2 proovide peristaltilise pumba-punni joone tuvastamine

Võrguühenduseta tuvastamise ajal saab instrument proovida otse proovipudelist või muust rõhuvabast mahutist. Instrumendi torujuhtme loputamine ja instrumentide kalibreerimine tuleks läbi viia võrguühenduseta. Instrumendi sisselasketoru on 1/16-tolline teflonitoru. Peristaltilise pumba abil torusse tõmmatud veeproovi voolukiirus on umbes 0,5 ml/min.

3 Voolujagaja

Pärast veeproovi sisenemist instrumendisse jaguneb see kaheks teeks sama voolukiirusega. Üks tee siseneb süsinikdioksiidi andurisse viivitusmähise kaudu, et tuvastada TIC, ja teine ​​tee läbib oksüdatsioonireaktori, et lagundada orgaaniline aine süsinikdioksiidiks, kasutades ultraviolettvalgust (UV -valgust) ja titaandioksiidi kile fotokatkatikasikat, ning siseneb süsinikdioksiidi anduri detestimiseks.

4 oksüdatsioonireaktor

Instrument kasutab ultraviolettkiirte orgaaniliste ühendite oksüdeerimiseks süsinikdioksiidiks titaandioksiidi fotokatalüsaatori toimel. Oksüdatsioonireaktor on Spiraalse kvarttorusse mähitud UV -lamp. UV -lamp kiirgab valgust, et põhjustada vee fotolüüsi.

5 süsinikdioksiidi andur

Seal on kaks süsinikdioksiidi andurit, mis koosnevad juhtivuse andurist ja temperatuuriandurist. Juhtivuse mõõtmine kasutab topelt täpsustehnoloogiat, mis võib saavutada automaatse kalibreerimise ja temperatuuri kompenseerimise.

MõõtmispõhimõteTOC analüsaatoron kõigepealt oksüdeerida orgaaniliste ainete süsinik vees süsinikdioksiidiks, kõrvaldada häiretegurid ja seejärel mõõta süsinikdioksiididetektorit ning seejärel kasutada andmetöötlust süsinikdioksiidi gaasi sisalduse teisendamiseks orgaaniliste ainete kontsentratsioonis vees.

TOC mõõtmismeetod on kõigepealt oksüdeerida orgaaniline aine vees CO2 ja seejärel mõõta tekitatud süsinikdioksiidi kogust. Testitatav veeproov oksüdeeritakse happega anorgaanilise süsiniku eemaldamiseks ja lisatakse seejärel põlemisahjule kvantitatiivselt. Orgaanilise süsiniku põlemisel veeproovi põlemisel saadetakse NDIR -detektorisse, et mõõta süsiniku koguarvu pärast dehüdratsiooni, saades sellega TOC kontsentratsiooni veeproovis.

Instrumendifunktsioonid

Lihtne, kiire ja usaldusväärne töö. Kasutajad ei vaja professionaalseid teadmisi ja erilisi koolitusi. Deioniseeritud vee tuvastamiseks TOC1000PPB all on veebis ja võrguühenduseta tuvastamine vahetada. Happe reagenti, oksüdeerijat ja gaasi pole vaja lisada ning täiendavaid igapäevaseid hoolduskulusid pole vaja. Tuvastamise kiirus on kiire ning tuvastamise ja analüüsi aeg on vaid 4 minutit. Väikesuurus, kerge kaal, väike energiatarbimine, hõlpsasti kantav.

Ühiste kategooriate hulka kuulub: veebisTOC analüsaatorid, mis suudab jälgida vee kvaliteeti ja veepuhastuse funktsionaalsete komponentide terviklikkust reaalajas torustikul, võib seada avastamisintervalli ja automaatselt

tuvastamine. Võrguühenduseta TOC analüsaatorid, mis peavad katsetamiseks laborisse veeproovid viima. Kuid võrguühenduseta testimise ajal on proovivõtmise ja keskkonnaga tutvustatud vead palju suuremad kui instrumendianalüüsi enda vead ja veaanalüüsil on ebakindlus. Seetõttu on tulemused ainult kvalitatiivse võrdlusväärtusega.

TOC analüsaatoreid kasutatakse laialdaselt kogu orgaanilise süsiniku sisalduse mõõtmiseks sellistes veekogudes nagu pinnavesi, kraanivesi, kanalisatsioon, merevesi, vesinikperoksiid ja tööstuslik vesi, et põhjalikult hinnata orgaanilise reostuse astet veekogudes. Neid kasutatakse keskkonnaseire, linnaveevarude ja kanalisatsiooni, haiguste tõrje, keemilise võimsuse ja muude tööstusharude alal.
