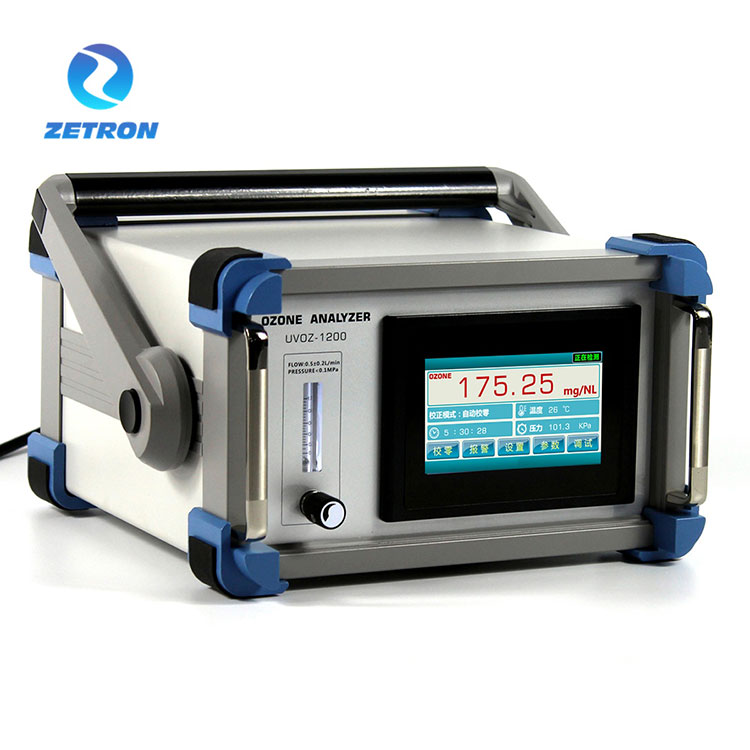

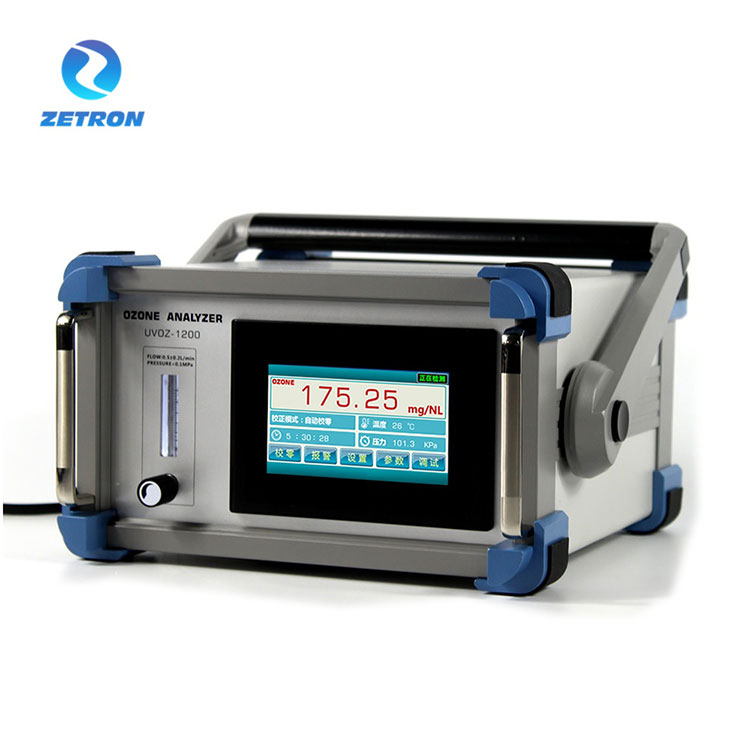

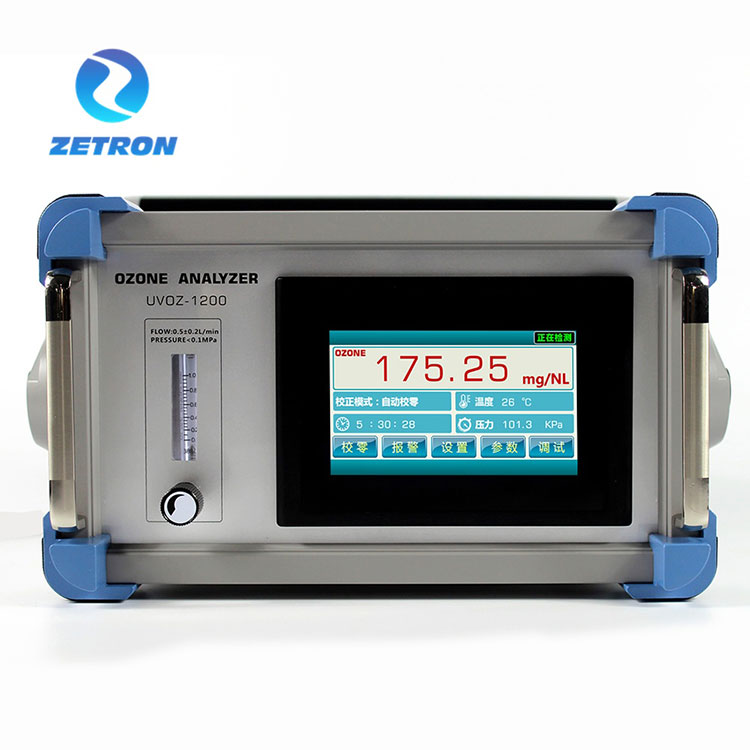

UV -osoonidetektor

Üldkirjeldus

UV-osoonidetektor on mikroprotsessoripõhine kahesuunaline fotomeeter (UV 254 nm) osooni sisalduse mõõtmiseks õhus või hapnikus.

Osooni sisalduse hindamiseks proovigaasis mõõdetakse euvoSooni detektor mõõtekanalis UV -kiirgust, UV -kiirgust võrdluskanalis, temperatuuril ja rõhku Cuvette'is.

Osoonianalüsaatoril on puutetundliku ekraaniga tööliides, mis näitab osooni reaalajas kontsentratsiooni. Ja puutetundlik ekraan on ka rõhu ja temperatuuri kompensatsiooni kuvamine. Kõrge kontsentratsiooni (G/NM3) vahemikus on sellel voolu sisendi funktsioon, mis võib näidata osoonigeneraatori väljundit reaalajas. Tuumkomponent võtab kasutusele pikaealise UV-valguse süsteemi, millel on kõrge valguse läbilaskvuse kvarts, et vältida null triivimise tuvastamise täpsust. Nullimisel pole vaja osooni sisestamist sulgeda, et seadmed saaksid pidevalt 24 tundi töötada.

Osooni kontsentratsioon kuvatakse kas protsendimääraga osooni (%massiprotsenti/massiprotsenti), grammi osooni tavalise kuupmeetri kohta proovigaasi (G/nm3) või PPMV (AQ: G/M3 või PPM) kohta alfanumbrilisel ekraanil. Kontsentratsiooniüksust saab operatsiooni ajal muuta.

Täiendavad muutlikud parameetrid on muu hulgas:

Rõhu kuvamise ühik (KPA)

Häireparameetrid (kõrge/madal lävi)

Kandgaasi olemus: õhk või hapnik (koos PSA)

RS-485 liidese parameetrid

4-20 mA signaali väljund

Paigaldus- ja toiteühendus

Proovigaasiühenduse jaoks tuleks kasutada 6 x 4 mm PTFE torusid (mille me soovi korral varustame). Proovigaas tuleb ühendada proovi gaasifiltri kaudu ("in"). Kontsentratsiooni mõõtmise ajaline viivitus sõltub

a) proovigaasi voolukiirus,

b) torude pikkus analüsaatorile,

c) Torude ristlõige (soovitame toru 6x4 mm, mitte rohkem!),

d) Analüsaatori enda ajavahe. Soovitatava voolukiiruse korral on ajavahe 2 kuni 0,4 s 6 x 4 mm torude pikkusega 2 m.

Järgmised joonised näitavad võimalikke konfiguratsioone:

Proovide võtmise meetod: positiivse rõhuproovide võtmine;

Kuvaliides: 4,3-tolline puutetundliku ekraaniga toiminguliides;

Sisu liides: osooni kontsentratsioon, temperatuur, rõhk;

Lisafunktsioonid: temperatuuri kompenseerimine, rõhu kompenseerimine;

Kuvaühik: G/NM3, MG/NL valikuline;

Kuva eraldusvõime: 0,01 g/nm3;

Gaasi voolukiirus: 0,5L ± 0,2L/min;

Sisendrõhk: <0,1MPa;

Kontsentratsiooni viga: maksimaalselt 0,5% FS;

Lineaarne viga: maksimaalselt 0,5% FS;

Null triiv: <± 0,3%. FS;

Reaktsiooniaeg: ≤ 1 sekund;

Keskkonnatemperatuur: -30 ~ 80 ℃;

Torujuhtme liidese meetod: kiire pingutamine (roostevaba teras);

Möödasõidu läbimõõt: φ 6 (6mm * 4mm);

Suhtlusmeetod: RS-485;

Väljundrežiim: 4-20 mA (aktiivne);

Toiteallikas: 24 V DC;

Suurus: 120mm (kõrgus) × 160mm (laius) × 60mm sügav;

Märkus: 1 mg/l = 1g/m3 = 467PPM;

Tasuta garantii: 24 kuud (peremehe jaoks);

Standardkonfiguratsioon: korrosioonivastase voolumõõturi, osooni heitgaaside hävitaja, osooni sisselaske (tolmu) filter.

Tooteomadused:

Mõõtmisfunktsioonid: Patenteeritud tehnoloogia, millel on nullpunkti automaatne kohandusfunktsioon, kahe raja ultraviolettkiirguse neeldumise põhimõte, võõra pikaajaline ultraviolett-LED-valgusallikas, pidev töö, tagades avastamiskontsentratsiooni stabiilsuse.

Katsemeetod: kahe raja UV-i neeldumismeetod, pikaealise valgusallika süsteem, kõrge mõõtmise täpsus.

Mõõtmispõhimõte: Lamberti õlleseaduse kohaselt tehakse täpsed mõõtmised fotomeetrilise imendumise põhimõtte kaudu.

Valgusallika süsteem: võõras pikaajaline ultraviolettvalguse allika süsteem (ultraviolett-LED-valgusallikas läätsega), tasuta garantiiga 2 aastat.

Kasutus: siseruumides on soovitatav paigaldada ja kasutada, mis on varustatud veekindla lennunduspistikutega.

Kerge basseinisüsteem: eraldi valguse basseini tehnoloogia, lekkevaba, kõrgrõhukindlus ja vastupidavus suure vooluproovide võtmise mõjule.

Arukas kompensatsioon: sisseehitatud temperatuur ja rõhu kompenseerimine ja kuvamine koos autoga

Struktuur

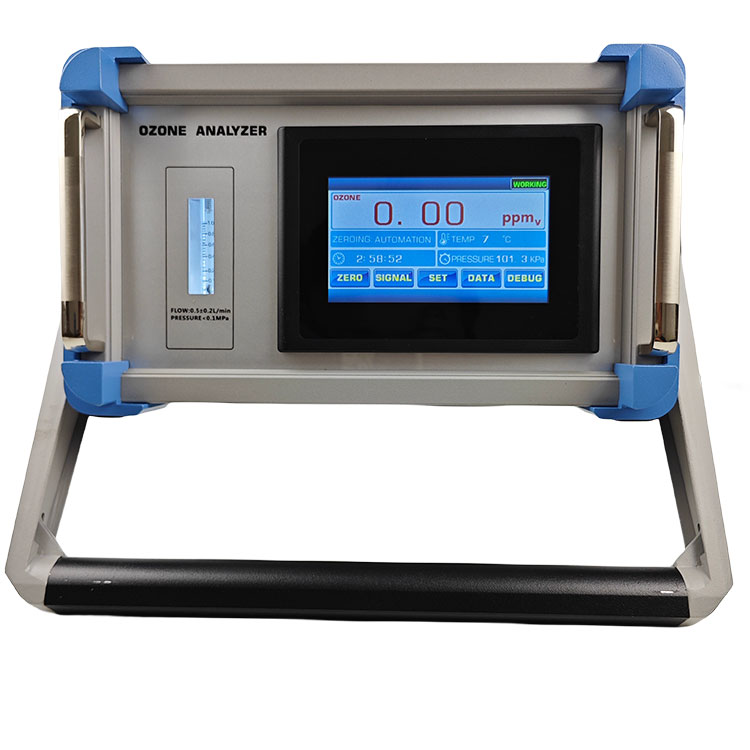

Kuva paneel ja kuva ekraan

Toitesisend, signaali väljund, osooni sisselaskeava, osooni väljalaskeava

Võimsuse sisend:

Signaali terminali väljund:

Ühendus ja protsess

UV -osoonidetektor, paralleelharu proovivõtmise ühendusskeem

(Märkus. Pärast osooni heitgaaside hävitamise seadme läbimist on soovitatav kasutada seda ühendusprotsessi, eraldi proovide võtmist ja atmosfääri.

UV -osoonidetektor, seeria proovivõtmise ühendusskeem

(MÄRKUS. Selle ühendusprotsessi kasutamisel on oluline märkida, et rõhk osoonigeneraatori väljalaskeava torustikus peab olema stabiilne. Sisseehitatud rõhu saatja kompenseerimine põhjustab tuvastatud osooni kontsentratsiooni väärtuse teatud vahemikus.

Mudel: UV -osoonidetektor

Mõõtevahemik: 0-300g/nm3

Valikuline vahemik: 0-300g/nm3, 0-100g/nm3, 0-50g/nm3;

Valgusallika eluiga: umbes 30000-50000 tundi;
