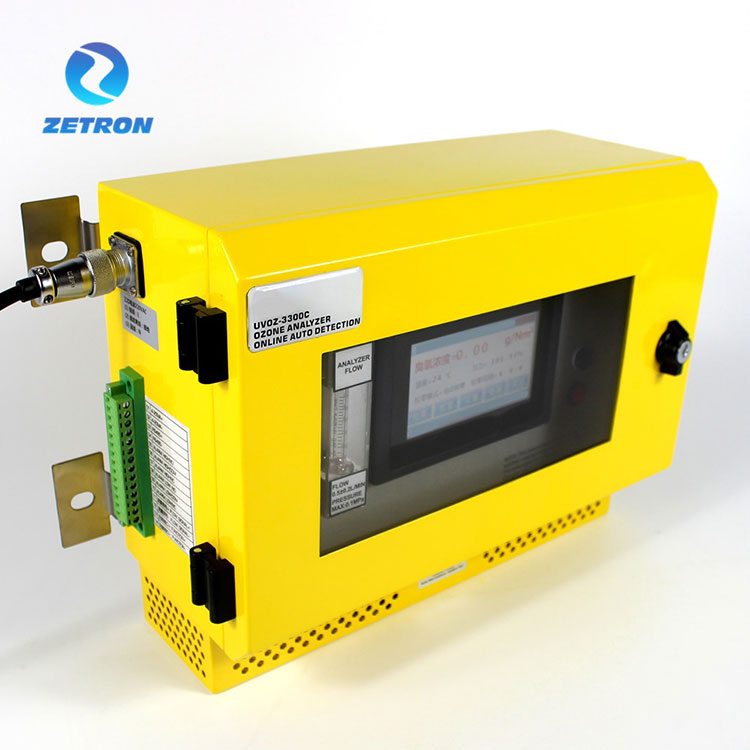

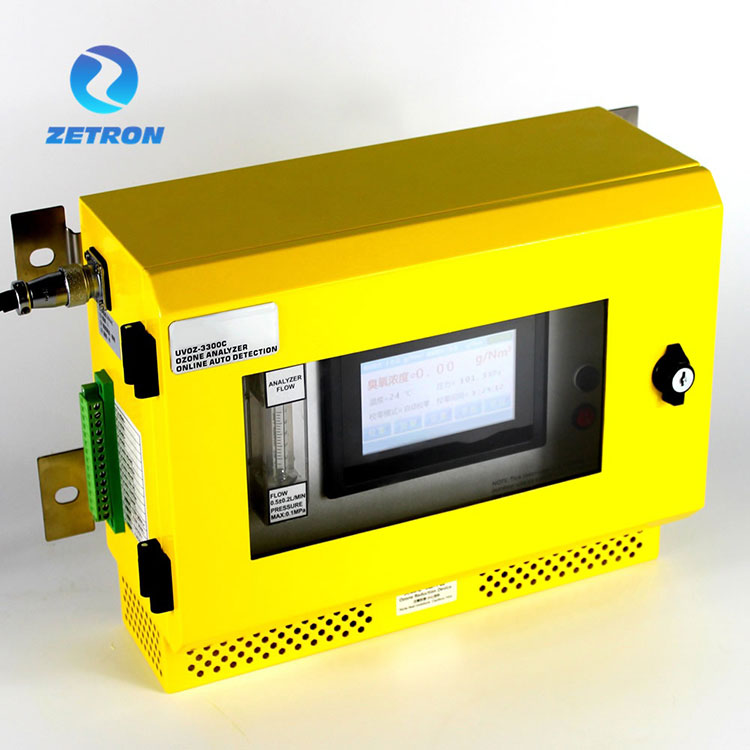

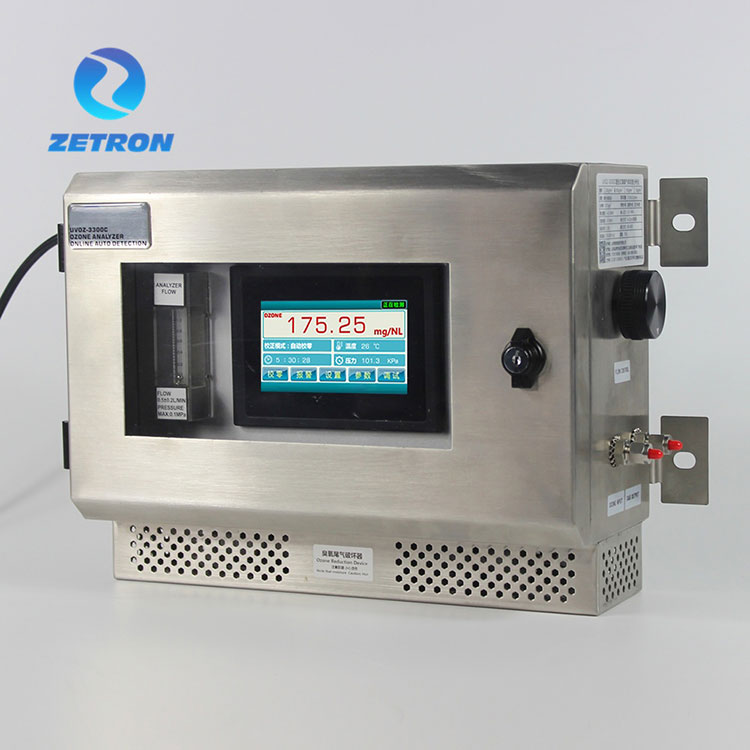

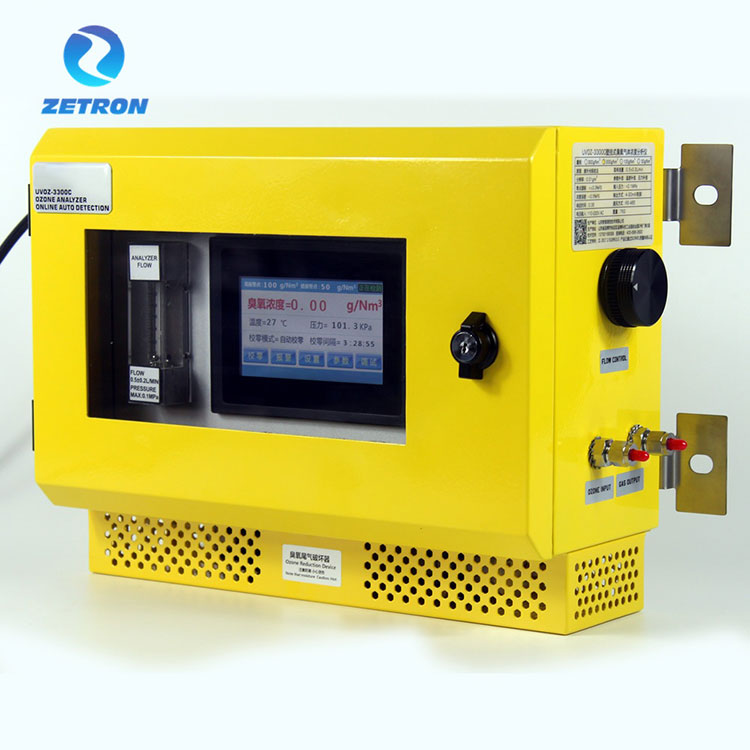

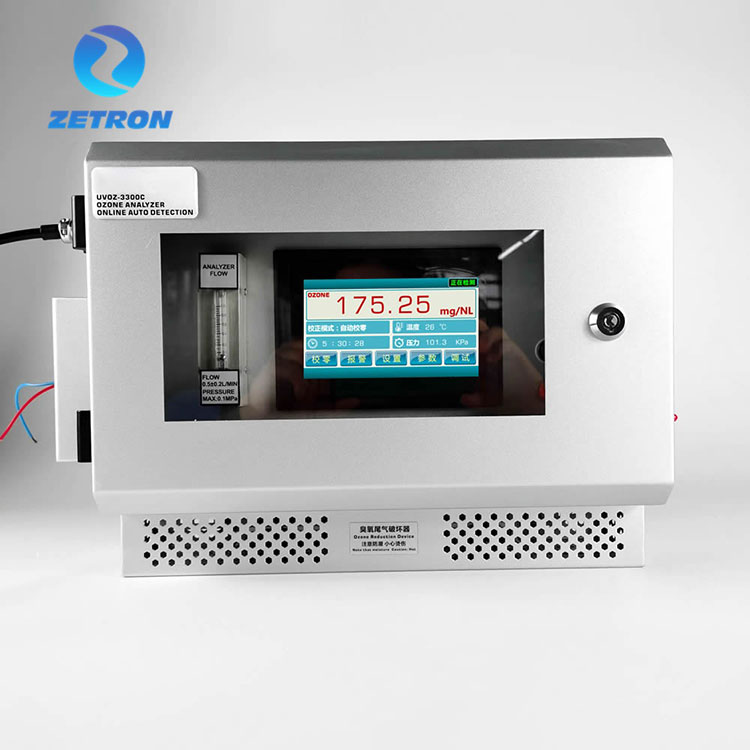

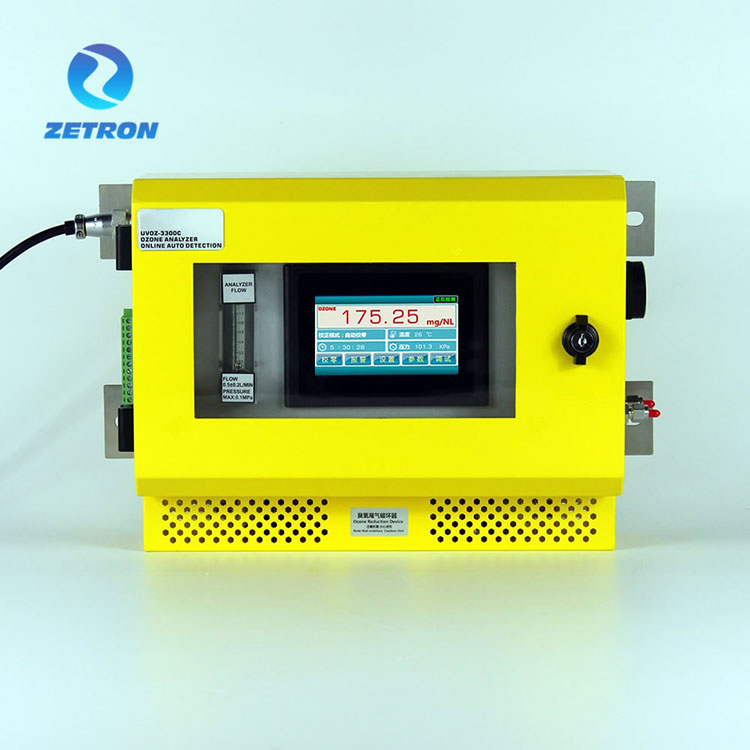

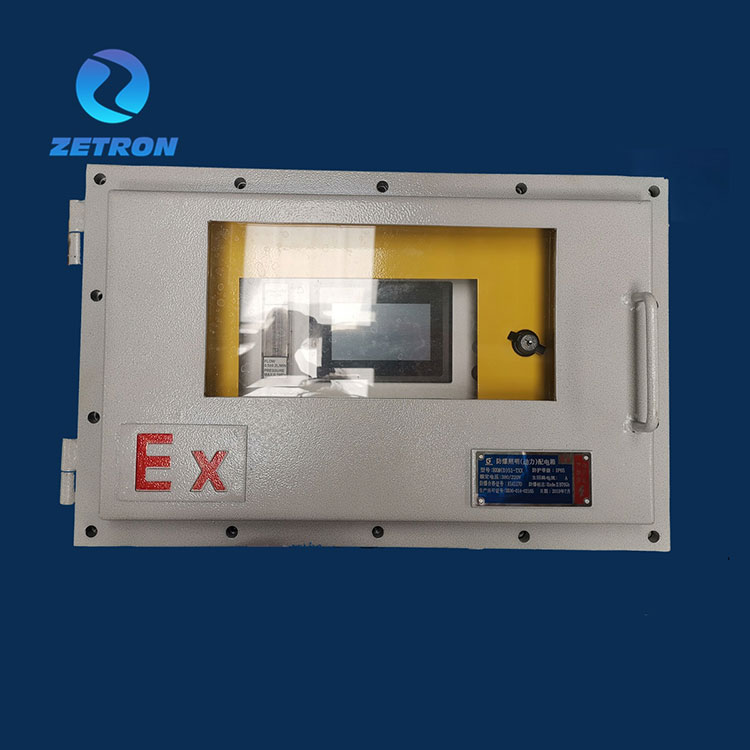

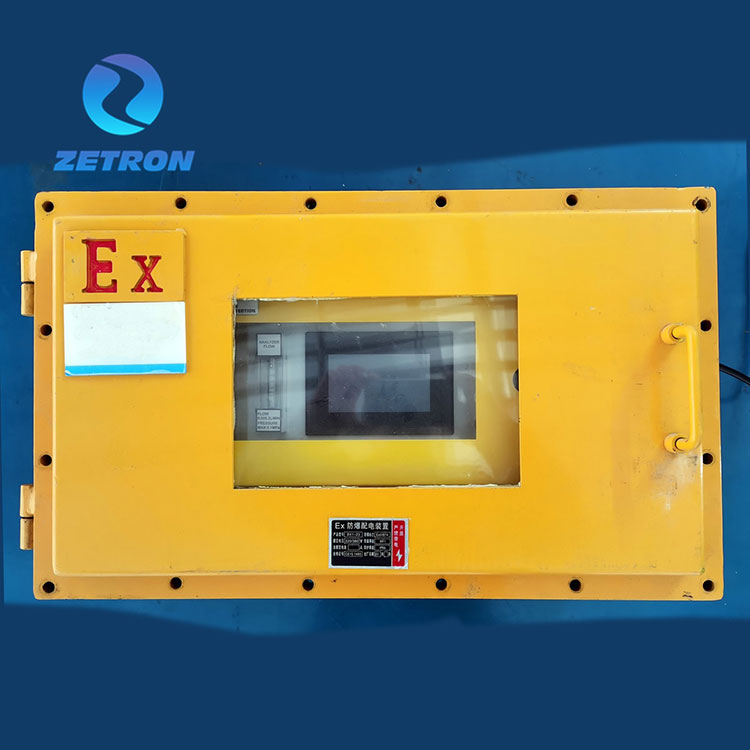

Seinale kinnitatud osoonianalüsaator

Tuginedes Lambert Billi seadusele, mõõtes analüsaator valguse signaali intensiivsuse muutumist enne ja pärast UV -i neeldumist, et arvutada osooni praegune kontsentratsioon. Seadmed võtavad kasutusele täiustatud kahekordse UV -valgusallika süsteemi koos lambi toru intelligentse juhtimissüsteemiga ja eraldatud fototsellitehnoloogiaga, mis võimaldab analüsaatoril olevaid iseloomusid leket.

Seinale kinnitatud osoonianalüsaatoril on puutetundliku ekraaniga tööliides, mis näitab reaalajas osooni kontsentratsiooni. Ja puutetundlik ekraan on ka rõhu ja temperatuuri kompensatsiooni kuvamine. Kõrge kontsentratsiooni (G/NM3) vahemikus on sellel voolu sisendi funktsioon, mis võib näidata osoonigeneraatori väljundit reaalajas. Tuumkomponent võtab kasutusele pikaealise UV-valguse süsteemi, millel on kõrge valguse läbilaskvuse kvarts, et vältida null triivimise tuvastamise täpsust. Nullimisel pole vaja osooni sisestamist sulgeda, et seadmed saaksid pidevalt 24 tundi töötada.

Osooni kontsentratsioon kuvatakse osooni protsentides (%massiprotsenti/massist), grammi osooni tavalise kuupmeetri kohta proovigaasi (G/nm3) kohta tähtnumbrilisel kuvamisel. Kontsentratsiooniüksust saab operatsiooni ajal muuta.

Täiendavad muutlikud parameetrid on muu hulgas:

Rõhu kuvamise ühik (KPA)

Häireparameetrid (kõrge/madal lävi)

Kandgaasi olemus: õhk või hapnik (koos PSA)

RS-485 liidese parameetrid

4-20 mA signaali väljund

Valikuline vahemik ja töörežiim

 Tehnilised omadused

Struktuur

Toitesisend ：

Alarmi üksnesoodustus

Üksiktoodang

Ühendus ja protsess

osoonianalüsaatori aktiivse rõhu proovivõtmise protsessiskeem

Operatsioonijuhistus

【1】.

Seda analüsaatorit kasutatakse siseruumides paigaldamiseks ja tööks. Soovitatav on eelkuumutada 5 minutit ja seejärel nullida üks kord. Seda saab veebis kasutada 24 tundi. Pöörake kasutamisel tähelepanu võimu ja keskkonna ohutusele. See on varustatud UV LED -valgusallika seiresüsteemiga ja süsteemi reguleeritakse vastavalt valgusallika heledusele. Kui ilma osoonita kõrvalekaldeta, saate puhastada käsitsi nulli. Mõnikord toimub nullhälve, mida saab ignoreerida.

【2】 hoiatused

①See osoonianalüsaatorit kasutatakse siseruumides ja keskkonda tuleks hoida ventileerida, kuiv, mitte muid söövitavaid gaase. Eelkõige, kui on ammoniaak, tuleks keskkonnas vesinikkloriid, vesiniksulfiidid ja muud gaasid korrosiooni eest õigeaegselt kaitsta. Mis tahes probleem, mis on selle seisundi põhjustatud, ei ole tasuta garantii.

② Kõrval ja kuiv osoongaas tuleb tagada. Vajadusel tuvastage osoongaasi kontsentratsioon niisketes kohtades või õli, tolmu, filtrite (suitsugaasi filtrid) ja kuivatisisaldurid (elektroonilised kondensaatorid) tuleb paigaldada instrumendi sisselaskeavasse. Vastasel juhul ei ole see seisund põhjustatud probleem tasuta garantii piires.

③ See on rangelt keelatud ühendada heitgaaside hävitaja väljalaskeava põhitorustikuga ja heitgaas tuleb tühjendada või hävitada.

④Kui instrumenti ei kasutata pikka aega, on vaja regulaarselt elektrifitseerida ja seadistust niiskuse vastu salvestada

⑤exhaust gaasihävitaja tööriigis on entusiastlik, see keelab rangelt käe otsese puudutamise. Pöörake tähelepanu heitgaasi hävitajale, kui niiskuse isolatsioon on pikaajaline. Kui leiate osoonigaasi ülevoolu väljalaskeavast, pöörduge selle asendamiseks tootmise poole.

⑥ Sisselaskeava toru peaks kasutama PTFE materjali.

Tootja õhufilter saab filtreerida ainult tolmuosakesi. Kui kasutaja peab osoongaasi tuvastama õli udu, vee-udu ja muude söötmetega, pöörduge töötlemiseelse seadme kohandamiseks õigeks ajaks.

C. Operatsiooni liides

（Kõrge kontsentratsioon 0-300G/NM3 0-200G/NM3 0-100G/NM3 0-50G/NM3）

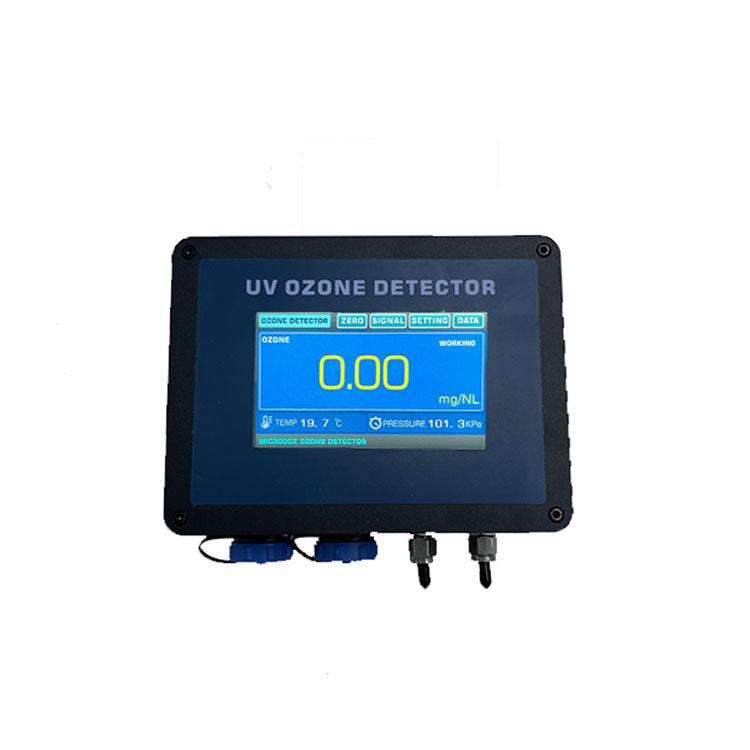

peamine liidese normaalne kuvamisfunktsioon

"Töötamine", "kalibreerimine" ja "viga" kuvatakse põhiekraani liidese paremas alanurgas.

● Töötamine: käivitage testi olek

● Zeroing: instrument on null kalibreerimisoperatsioonis

● Viga: osoonianalüsaatori rike. Palun võtke õigel ajal ühendust tootjaga.

● Laadimine: Pärast instrumendi sisselülitamist kuvab kuum masin laadimise oleku

Nullmenüü

Kasutajad saavad olukorra kohaselt valida "käsitsi null kalibreerimise" ja "automaatse null kalibreerimise" vahel.

Automaatse null kalibreerimise intervalli aja saavad kasutajad seada vastavalt nende vajadustele.

Kui tuvastatakse osooni kontsentratsiooni väärtus, on tootja automaatne null kalibreerimisaeg 24-96 tundi.

Osooni kontsentratsiooni väärtuste tuvastamisel ≤100g/nm3 soovitab tootja automaatset null kalibreerimisaega 8-12 tundi.

Käsitsi null kalibreerimine üks kord ”teostab osoonigaasi kontsentratsioonianalüsaatoril null kalibreerimisoperatsiooni.

Signaalimenüü

Kasutajad saavad vastavalt olukorrale seada "kõrged häirepunktid" ja "madalad häirepunktid". Kahe releesignaali väljundiga instrument saavad kasutajad ühendada kahte komplekti NO, COM, NC -relee signaale.

Relee signaalide kasutamisel tuleb märkida, et releesignaalid peaksid olema alalisvoolu sisend, maksimaalselt 24 V.Try, et vältida otsest juurdepääsu releesignaalidele 220VAC abil.

Menüü

a. Kasutajad saavad seada "temperatuuri kompensatsiooni", et tuua väärtused "avatud" ja "sulgede" kohtadesse, mis on osooni kontsentratsiooni arvutamisega.

b. Kasutajad saavad seada "rõhu kompensatsiooni", et tuua väärtused "avatud" ja "sulgeda" kohtadesse, mis on osooni kontsentratsiooni arvutamisega. See instrumendirõhu saatja toetab proovivõtmist ja aktiivse rõhu kompenseerimist.

c. Kasutajad saavad seadme valida vastavalt olukorrale:

Täiendav selgitus:

G/NM3 ja G/M3 NTP ühikud tähendavad osooni kontsentratsiooni standardtemperatuuril (tõenäoliselt ℃ ℃ ja standardrõhk (101,325 kPa) .g/m3 NTP

（NTP- Normaalne temperatuur ja rõhk ， STP-standardtemperatuur ja rõhk）

G/NM3 on rahvusvahelise väljenduse väljendus. Kuvar järgib rahvusvahelist praktikat ja võtab kasutusele G/NM3 kontsentratsiooni väljendusviisi.

Menüüandmed

Vaadake parameetri menüü põhiekraani.

Menüü parameetrite andmete väärtused on samad, mida tootja tehnilised töötajad kasutavad osoonianalüsaatori jõudluse hindamiseks. See parameetrilehe kuvatakse kahe raja ultraviolettkiirguse neeldumise osoonianalüsaatori erinevad parameetrid, mida kasutatakse selleks, et teha kindlaks, kas osoonianalüsaator on normaalses tuvastamisel ja kuvamise olekust.

● UVLED-R: reaktsioon on UV-valgusallikas gaasi valguse intensiivsuse parameetrite puudumisel.

● UVLED-M: UV-valgusallika valguse intensiivsuse parameeter pärast tuvastuskambrit (kerge lahter) läbimist.

● Data-Zero jaData-ABSR on parameetri andmete väärtus, mille osoonianalüsaatoril on saanud vastavalt Bill Lamberti seaduse ja programmi algoritmile.

Süsteemi olek: "Normaalne" ja "viga" saavad otsustada, kas osoonianalüsaator saab normaalselt töötada vastavalt instrumendi parameetrite arvutamisele.

● Sellega on kasutaja võime osoongaasi kontsentratsiooni anduri andmeid ümber kalibreerida praeguse kontsentratsiooni muutuste põhjal.

Võrdlussuhe kajastab praeguse ultraviolettkiirguse LED -valgusallika intensiivsust, kui seda pole gaasiga kokku puutunud.

Võrdlusväärtus kajastab ultraviolettkiirguse LED -valgusallika valgustuse intensiivsuse parameetrit ilma null kalibreerimise ajal gaasi läbimata.

Automaatne reguleerimisfunktsioon: instrumendi taust registreerib ultraviolett -LED heleduse (võrdlusväärtus) null kalibreerimise ajal. Kui ultraviolettkiirguse LED -i heledus kõrvale kaldub, korrigeerib süsteem automaatselt ultraviolettkiirguse LED heledust, nii et osoonigaasi kontsentratsiooni anduri nullpunkti reguleeritakse automaatselt teatud vahemikus, vältides tõhusalt nullpunktihälvet.

Silumismenüü

Silumisrežiimi menüü on põhiseaded ja parameetrite reguleerimise jaoks. Kasutajad ei ürita paroolimenüüsse sisestada, kui parooli viga jõudis teatud kellaaegadele, lukustatakse instrument automaatselt sinise ekraaniga.

See toimingu taustliidesed ja sätted saavad muuta ja muuta osoonianalüsaatori parameetreid, näiteks "kontsentratsiooni koefitsient", "UV-lampi heledus", "4-20mA väärtus", "temperatuur", "rõhk", "fotoelektrilised vastuvõtja parameetrid", "parandusväärtus", "naasmine nulli väärtusesse".

【4】 kommunikatsioonijuhised

● 4-20 MA Singal väljund

4-20 mA signaali väljund on aktiivne väljund. Kasutajad saavad otseselt juurdepääsu andmete hankimisseadmetele, näiteks ühe kiibi arvuti või PLC. Ärge kunagi laadige pinget 4-20Ma signaaliporti.

● RS-485 suhtlus （Valimisfunktsioon）

Märkus. Aadressi seadistamine puutetundlikul ekraanil!

● RS-485 suhtlus （Valimisfunktsioon）

Siderežiim ： Modbus-RTU (RS－485) ；

Suhtlusparameetrid ： 9600， ， n ， 1 ；

Andmevorming ： KUUKIRJAKIRI SAAV

Loe registri väärtust:

Return andmed

Kirjutage register ：

Tagastamisväärtus:

7. Hooldus

Tavalise kasutamise korral sõltub tegelik kasutusaega saidi keskkonnast. Tagastamise tehase abil on soovitatav analüsaator kalibreerida üks kord 18 kuu jooksul (kalibreerimine on tasuta, kasutaja kannab tagastamise ja transporditasu). Karmis keskkonnas on testiandmete kehtivuse tagamiseks soovitatav andur kalibreerida üks kord 12 kuu jooksul. Hooldusrühmad järgmistena:

(1) kas sisselaskesüsteemis on lekkeid; kas gaasiühenduse toru on kulunud; kas pistik on kinnitatud.

(2) Toiteallika liini ja pistikupesa lõdvenemist ega purunemist.

(3) Kas analüsaatori sees on lekkeid, kas see võib osoongaasi nuusutada.

(4) Muu ebanormaalne probleem.

Kui mõni ülaltoodud probleem ilmneb, teavitage tootjat võimalikult kiiresti.

8. ettevaatusabinõud

A. Seadmete lahti laskmine ja kokkupanek on rangelt keelatud. Sildid tuleb hoida puutumata, vastasel juhul ei ole garantiid.

B. Hooldusel peab olema professionaalne isik.

C. Ärge demonteerige meelevaldselt ja vältige seadmete avamisel tarbetuid kahjustusi.

D. Hoidke seadmed puhtana, ärge puudutage ekraani kõvade objektidega, et vältida ekraani kriimustamist.

E. Lülitage toiteallikas välja ja vältige niiskust, kui seadmed on lähedal.

F. Ebanormaalse olukorra korral lülitage toiteallikas välja ja lõigake gaasiallikas kohe välja ning võtke õigel ajal ühendust tootjaga.

9. salvestusruum

Instrumenti tuleks säilitada hästi ventileeritavas, kuivas ja mittekorsiivses keskkonnas, mille ümbritseva õhu temperatuur on －10 ℃～＋ 40 ℃ ，, suhteline õhuniiskus ei ületa 80%. Proovide võtmise gaas, mille suhteline õhuniiskus on mitte rohkem kui 80%, ja gaasi temperatuur peaks olema 50 ℃～＋ 80 ℃.

10. kehtivuse tähtaeg

Toote eluiga sõltub elektroonilise seadme vananemisastmest. Pärast vananeva elektroonilise seadme asendamist saab toodet normaalselt kasutada.

Testivahemik ：	□ 0-300G/NM3	□ 0-200G/NM3	□ 0-100G/NM3
	□ 0-50G/NM3	□ 0-1000PPM
Kuva eraldusvõime:	□ 0,01g/m Märkus ： 1 mg/l = 1g/m3 = 467ppm
Kuvaühik ：	□ g/nm3 □ mg/nl □%mass
Proovide võtmise meetod:	□ Aktiivne rõhuproov □ Proovivõtu pumpamine
Sisu liides:	□ osooni kontsentratsioon □ temperatuuri kompenseerimine
	□ Survekompensatsioon
Valgusallika elu ：	Umbes 30000-50000 tundi
Kuva liides:	4,3 -tolline puutetundliku ekraaniga tööliides
Abifunktsioon:	temperatuuri ja rõhu kompenseerimine
Proovivool ：	0,5L ± 0,2L/min
Sisendrõhk ：	<0,1MPa
Concentration Error :	<0,3 ％ fs
Liini kõrvalekalle:	<0,2 ％ fs
Null triivimine ：	<± 0,3%.fs
Reageerimise aeg:	Signaal on 0,03S, näitab 0,3 S.
Ümbritsev temperatuur:	-20 ～ 50 ℃；
Seeriaühenduse kaliibri proovide võtmine:	Möödasõidu proovivõtul 6 (6*4mm kiire keerdusliidese) Möödasõidu proovivõtt8 (8*6mm kiire keerdumisliidese)
Siderežiim ：	RS-485
Väljundrežiim ：	4-20mA
Relee signaal:	Kõrge häire, madal äratus
Toiteallikas:	AC 110-220V ；

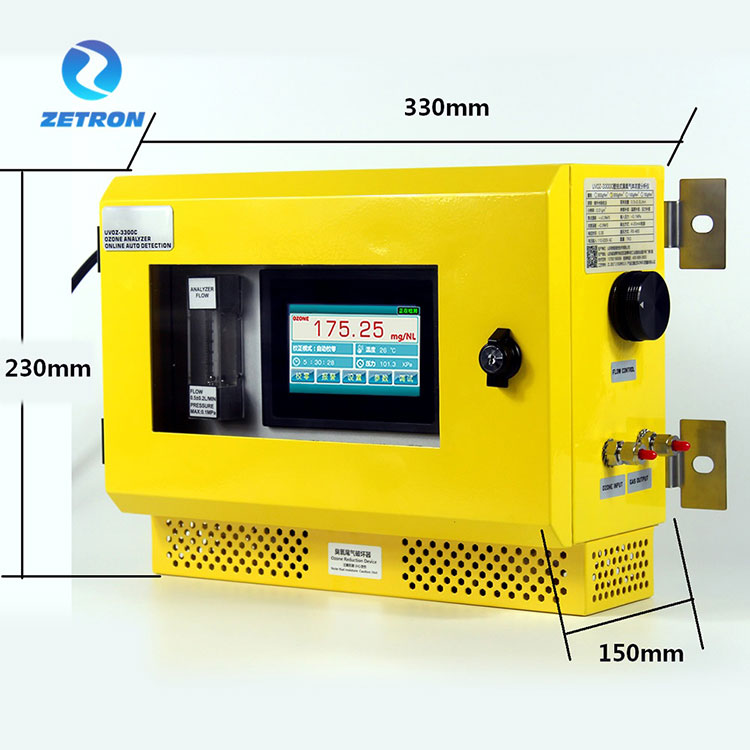

Mõõde ：	230 mm (kõrgus） × 330mm (laius) × 150mm (sügavus)
Standardkonfiguratsioon:	□ Antiseptiline voolumõõtur □ filter   □ Osooni sabagaasi hävitaja □ proovivõtupump
