Lahustunud osoonianalüsaator

Lahustunud osoonianalüsaator

Avastuspõhimõte: UV -kahe tee neeldumismeetod, mida kasutatakse lahustunud osooni vee kontsentratsiooni analüüsimiseks ja tuvastamiseks kraanivees, puhta vee või pooljuhttööstuses.

Mõõtmisvahemik: 0-20PPM; 0-50PPM; 0-100PPM; 0-120PPM; 0-180PPM; 0-200PPM.

Tooteomadused: sellel UV-lahustunud osoonianalüsaatoril on sisemine valgusallika automaatne reguleerimise funktsioon, mis suudab reaalajas reguleerida LED-valgusallika heledust nullpunkti võrdlusvalguse andmete põhjal, et tagada nullpunkti stabiilsus. Seda UV -optilise osooni veekontsentratsiooni analüsaatorit saab ühendada paralleelselt või seeriaga lahustunud osooni veetorustikuga, mida kasutatakse peamiselt lahustunud osooni vee kontsentratsiooni analüüsimiseks ja tuvastamiseks kraanivees, puhta vees või pooljuhtide tööstuses.

Sellel lahustunud osoonianalüsaatoril on UV-valgusallikaga automaatne reguleerimissüsteemi funktsioon, mis suudab reguleerida UV-LED-valgusallika heledust reaalajas vastavalt võrdlusvalguse andmetele, et säilitada konstantsed nullpunkti andmed, tagades nullpunkti stabiilsuse. See on meie ettevõtte patenteeritud toode. See ultraviolettoptiline osooni veekontsentratsioonianalüsaator saab pidevalt töötada ilma 24 tundi peatumata.

Lahustatud osoonianalüsaator - toote ülevaade

Lahustunud osooni kontsentratsioonianalüsaator on osoonisisalduse otsene mõõtmine ultraviolettvees või pidevas hägususes vees, kasutades ultraviolett -spektrofotomeetriat. Kohandatav versioon on HF, mida saab kasutada 20% vesinikuhappe osooni vesilahuse jaoks. Osooniveega kokkupuutuvad materjalid hõlmavad PTFE, FFPM, PFA ja kvarts või safiire. Uvoz-180W lahustunud osooni vee kontsentratsioonianalüsaator on varustatud sisse- ja väljalaskeavaga ning on varustatud puutetundliku ekraaniga tööliidesega. Väljund on PLC-ga otse ühendatud 4-20 mA ja RS-485 signaaliliinidega.

Lahustunud osooni kontsentratsioonianalüsaatoril on automaatne reguleerimissüsteemi funktsioon UV-valgusallikaga, mis suudab reguleerida UV LED-valgusallika heledust reaalajas vastavalt võrdlusvalguse andmetele, et säilitada konstantsed nullpunkti andmed, tagades nullpunkti stabiilsuse. See on meie ettevõtte patenteeritud toode. See osoonianalüsaator saab pidevalt töötada ilma 24 tundi peatumata. Selle osooni kontsentratsioonianalüsaatori parem stabiilsus saavutatakse tõelise kahesuunalise optilise süsteemi ja äärmiselt pikaealise ultraviolettvalimise LED-valgusallika abil.

Lahustunud osooni kontsentratsioonianalüsaatori kest on pritsmekindla kujundusega alumiiniumkest, kaitsetase: IP65, suurus: 260x160x90mm (WXHXD) ja kaal umbes 3 kilogrammi. Seda lahustunud osooni vee kontsentratsiooni analüsaatorit saab seina paigaldada, konksu kujundus taga. Kui on vaja paigaldamist, pakutakse neli kinnitusklambrit.

Lahustunud osooni vee kontsentratsioonianalüsaatori sisselaskevoolukiirus on 200-300ml/min. Kui voolu juhtimine on vajalik, tuleb lahustunud osooni vee kontsentratsioonianalüsaatori väljalaskeavasse paigaldada drosselklapi või voolumõõturi. See drosselklapp peab olema anduri taha paigutatud (mitte kunagi selle ees! Gaasiklapi paigaldamine sisselaskeavasse tekitab mullid, nii et see on rangelt keelatud osoonvee jaoks veemullidega, et siseneda lahustunud osoonveeanalüsaatorit.)

Osooni veekontsentratsioonianalüsaatori sisselaskeava puhtust on vaja säilitada ja säilitada lahustunud osooni veeanalüsaatori siseandurite puhtust. Lahustunud osooni vee kontsentratsioonianalüsaatori nullpunkt on soovitatav iga 2 nädala tagant kalibreerida. Nullpunkti kalibreerimisel tuleks tutvustada puhast vett ilma osoonita või värvita

Lahustatud osoonianalüsaator - tooteomadused:

Katsemeetod: kahe raja UV-i neeldumismeetod, pikaealise valgusallika süsteem, kõrge mõõtmise täpsus.

Mõõtmispõhimõte: Lamberti õlleseaduse kohaselt viiakse täpne mõõtmine läbi fotomeetrilise imendumise põhimõtte.

Mõõtmisvahemik: 0-20PPM; 0-50PPM; 0-100PPM; 0-120PPM; 0-180PPM; 0-200PPM.

Valgusallika süsteem: võõras pikaajaline ultraviolettvalguse allika süsteem (lainepikkus 253,7 nm), tasuta garantiiga 3 aastat.

Kasutamine: siseruumides paigaldamine ja kasutamine, mis on varustatud veekindlate lennunduskilga klemmidega.

Kerge basseinisüsteem: eraldi kerge basseini tehnoloogia, lekkevaba, kõrgrõhutakistus ja vastupidavus kõrge voolukiiruse proovivõtu vedeliku mõjule.

Arukas kompensatsioon: varustatud automaatse null reguleerimise ja automaatse valgusallika kompenseerimise funktsiooniga.

Töömeetod: seda saab käsitsi nullida ja nullimise ajal on vaja tagada, et instrumendis puudub osooni vesilahus.

Kuvaühik: MG/L, PPM valikuline.

Andmete kuvamine: kõrglahutusega värvi puutetundlik ekraan.

Väljundfunktsioon: 4-20mA, RS485 Side.

Automaatne nulljuhtimine: see saab reguleerida ultraviolett-LED-valgusallika heledust reaalajas, tuginedes võrdlusvalguse andmete põhjal, et säilitada konstantsed nullpunkti andmed, tagades nullpunkti stabiilsuse.

Mitu versiooni:

Tavalist versiooni kasutatakse kraanivee ja puhastatud vee jaoks.

HF -versiooni saab kasutada 20% hüdrofluoriinhappe osooni vesilahuse jaoks.

Lahustunud osoonianalüsaator - toote struktuur ja koostis

【1】 seinale kinnitatud paigaldusmõõtmed

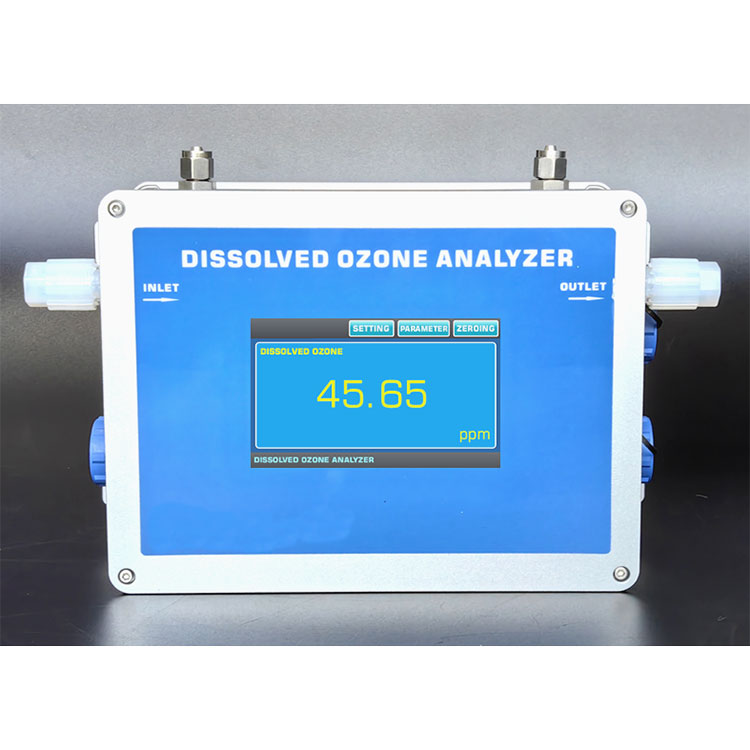

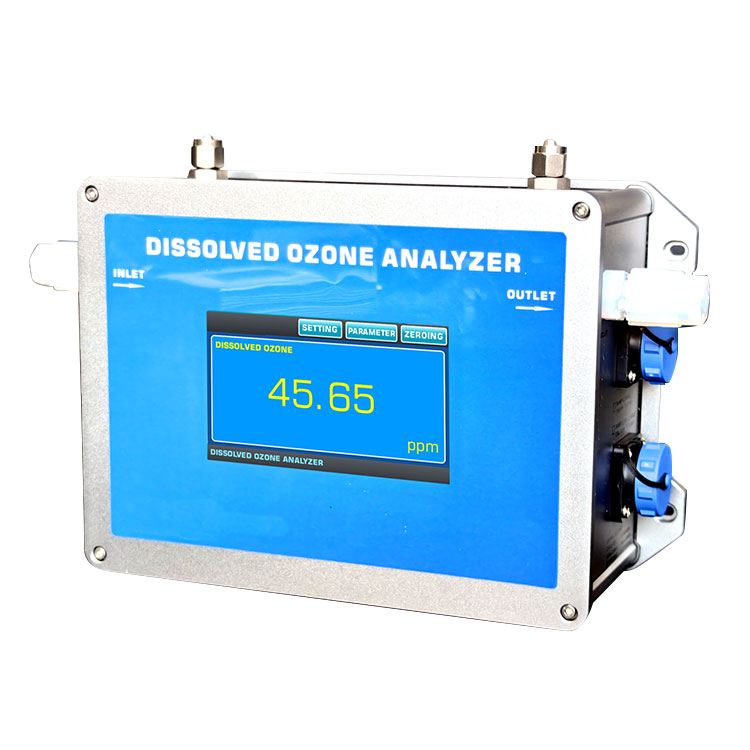

【2】 Kuvapaneel ja ekraan

【3】 toitesisend, signaali väljund, sisse- ja väljalaskeava

Võimsuse sisend:

Signaali terminali väljund:

Display signaali terminal: kasutatakse kaugjuhtimissignaalide ühendamiseks (sellel masinal on juba kuvaekraan)

Suruõhuliidese jaoks kasutatakse Gaasiliidest UV -lahustunud osoonveeanalüsaatori kohal. Kui osoonvee temperatuur on liiga madal, on soovitatav instrumendile suruõhk sisse viia, et vältida kondenseerumist instrumendi osooni veetorustikus.

Lahustatud osoonianalüsaator - tooteühenduse protsessiskeem

Lahustatud osoonianalüsaator - positiivse rõhuharu proovivõtmise ühenduse skeem

(Soovitatav on seda ühendusprotsessi jagada proovivõtmiseks. Pange tähele, et voolumõõtur tuleb paigaldada lahustunud osoonveeanalüsaatori väljalaskeavasse.)

Lahustunud osoonianalüsaator, negatiivne rõhu veepumba proovivõtuskeem

(Soovitatav on seda ühendusprotsessi jagada proovivõtmiseks. Pange tähele, et voolumõõtur tuleb paigaldada lahustunud osoonveeanalüsaatori väljalaskeavasse.)

MÄRKUS. Lahustatud osooni veevoolumõõturi tootja on standardne konfiguratsiooni lisavarustus ja negatiivne surveveepump on valikuline toode. Selle eraldi ostmiseks võite konsulteerida tootjaga.

MÄRKUS. Ilma kuvaversioonita konfigureerib tootja eraldi juhtmega puutetundliku ekraani aksessuaarid (traadi pikkus 2 meetri kaugusel)

Lahustatud osoonianalüsaator - tehnilised parameetrid:
